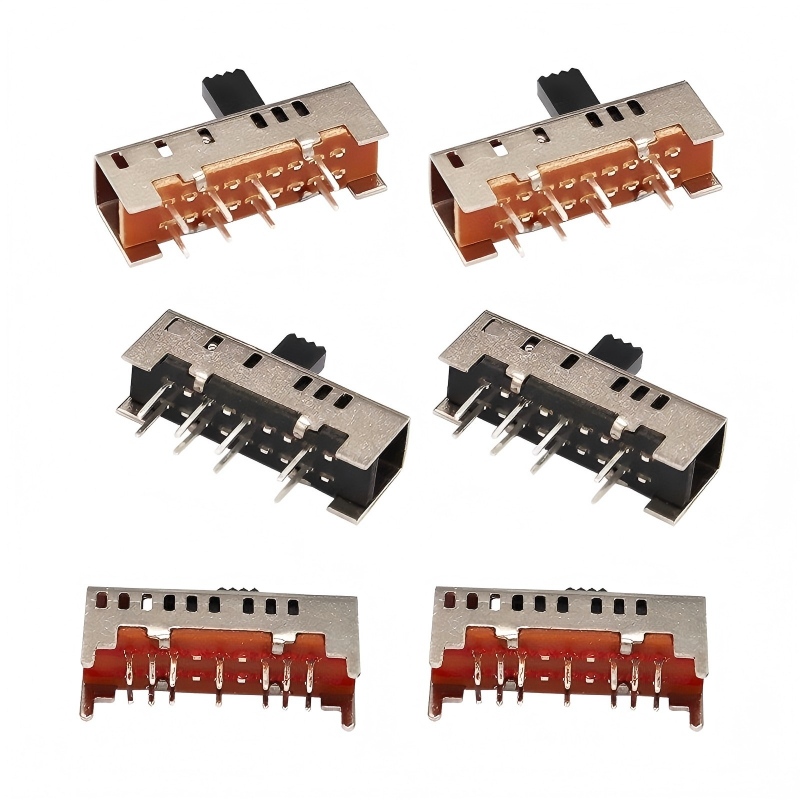

Guía de diseño de PCB: huella del interruptor deslizante & Consejos de diseño ---- De un fabricante de interruptores

Fecha de lanzamiento:2026-04-24

Muchas fallas de los interruptores se remontan al diseño de la PCB,no al interruptor en sí. Aquí te dejamos los puntos clave para hacerlo bien.


1. Huella: siga siempre la hoja de datos

SMD:

· Longitud de la almohadilla = longitud del pasador + 0.3-0,5 mm

· Ancho de la almohadilla = ancho del pasador + 0,2-0,3 mm

· Interruptores miniatura (3×2mm): tolerancia ±0,05 mm


INMERSIÓN:

· Diámetro del agujero = diámetro del pasador + 0,2-0,3 mm

Errores comunes: almohadillas demasiado pequeñas (soldadura débil), demasiado grande (cambiar de deriva), espaciado incorrecto (mal contacto).


2. Diseño: la ubicación importa

· Colóquelo en el borde de la PCB para una fácil operación

· Mantener 3-Espacio libre de 5 mm alrededor del interruptor. (sin componentes más altos)

· Manténgase alejado de fuentes de calor (≥10 mm de transistores de potencia, resistencias)

· Manténgase alejado de las zonas de estrés (≥5 mm desde los bordes, ≥10 mm desde los orificios para tornillos)

· Añadir serigrafía: ON/APAGADO, flecha de dirección, posición marcas


3. Rutas: la zona prohibida

NO guíe los rastros debajo del cuerpo del interruptor -- riesgo de cortocircuito, daños por vibración o interferencias mecánicas.

· Líneas de señal: manténgalas cortas, use líneas de guardia si son sensibles

· Líneas eléctricas: el ancho debe soportar la corriente. (1 mm ≈ 1-2A para 1oz de cobre)

· Para alta corriente (>1A): aumentar el área de cobre, agregar vías térmicas


4. Consejos de proceso

SMD (reflujo):

· Pico ≤260°C, tiempo por encima de 250°C ≤10 segundos

· Debe usar alto-interruptores de temperatura (Material LCP,no PA66)


inmersión (ola):

· Temperatura de soldadura 250-260°C, tiempo de contacto 2-4 segundos

Puntos de prueba: Reserva 0,8-Orificios de 1,0 mm cerca de los pasadores para pruebas de producción.


5. Lista de verificación rápida

· Dimensiones de la almohadilla por hoja de datos

· interruptor SMD = alto-temperaturanominal

· Interruptor en el borde del tablero, lejos de zonas de calor y estrés.

· No hay rastros debajo del cuerpo del interruptor.

· Puntos de prueba reservados


Un buen diseño de PCB hace que un buen interruptor sea mejor. ¿Necesitar ayuda?nosotros'estás aquí.
