\\ PruebanCytotoxicity

Cytotoxicity Test was made and El results  in Figure4; El cytotoxicity evaluation was ejecutada by neutral red absorción assay. Positive and negative controls were used aConfirme el funcionamiento adecuado de la pruebaprocedureyi/ a evaluate El results OF CoCrW alloy, as well as aControl la sensibilidad de las células, la eficiencia de extracción y otros parámetros de prueba. La muestra que la viabilidad de células presentes por encima de la IC50() de la línea se considerano tóxico yunderEl IC50() de la líneaitis toxic.

Discussion

Figure 1a shows que El Ecorr in saline solution is morepositive, lo que sugiere una formación de la película mejor pasivawhencompared a artificial saliva medium. El CoCrW alloy (Fig. 1A) mostraron valores pequeños de densidad de corriente (1 a10μAcm/2) para un gran analizó rango potencial que indicagoodcharacteristics OF El passive film formed in both media. ElCoCrW alloy presents lower passivating current densities in NaCl medium, su ggesting more passivating film para \\ cloruro densodium que en saliva artificial. Las curvas cronoamperométrica (Figs. 1b and 1c) showed constant current\\ valoresndensity incluso a altos potenciales, lo que indica la ausencia de picaduras corrosion. El results have shown que CoCrW alloy presents solamente generalizada corrosión a 0,9 V con altos valores de densidad de corriente en ambasmedia.

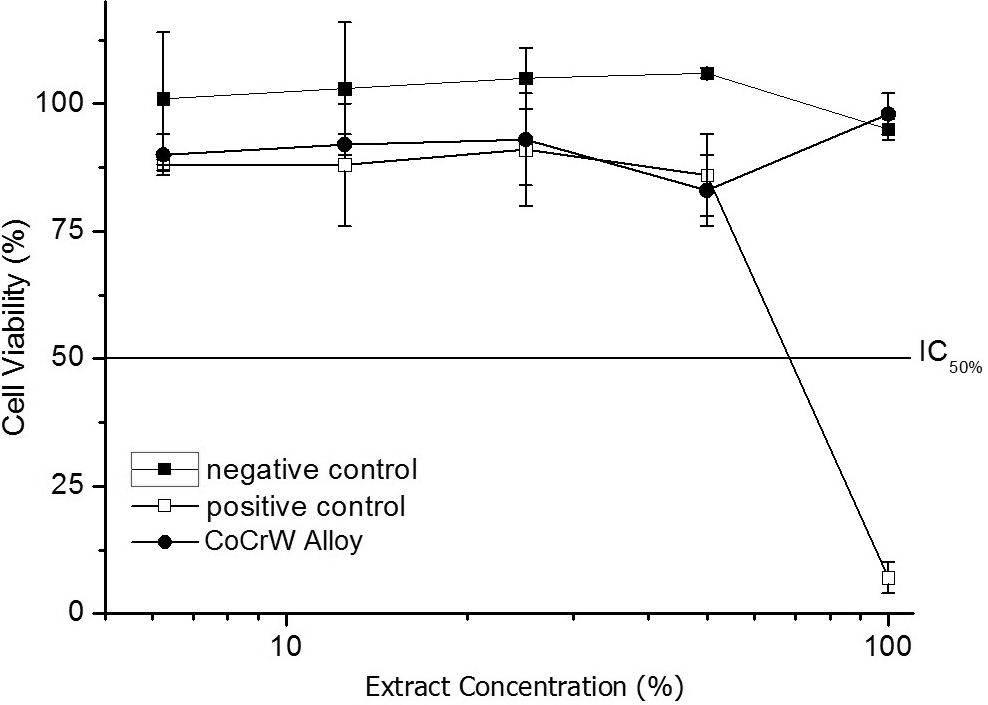

 \ characteristics El nOF El passive film were investigated por EIA en E corrand 0,25 VSCE . Los resultados sonpresented en las Figuras 2A y 2B. diagramas de fase Bode son típicos de los sistemas pasivos con altos valores de ambas partes real e imaginaria de la impedancia a bajas frecuencias. EnElBode diagrams El values ​​ OF Z were about 10 5Ω cm² y el mayor ángulo de 75º, que muestra el/ALTO \\ característicasnresistive y capacitivos de la formadofilm.diagramas de faseBode señalan al mismo mecanismo en artificial saliva and sodium chloride. Figure 2c También shows lafitting OF los resultados experimentalesaccording a simulated equivalent circuits. good agreement between El \\ resultadosnexperimental y el equivalente circuits proposed is observed o El entire Range OF studied frequencies, suggesting qualitatively El same mechanism in both media. películaLa formado en medio de cloruro de sodio (Fig. 2B)HA\\ calidad Nbettern \\ que el formado en la saliva artificial(Fig. 2a).   Figure 4. CoCrW aleación curvas de viabilidad en el citotóxico ensayo dad por la metodología de captación de rojoneutro.

La composición de la película pasiva era

analyzed

by XPS at E corr. Laamount OF chromium and cobalt in El passive film formed in sodium chloride is greater than in artificial saliva. La protective film is formed by chromium -óxido in both media (20). Estos results were También obtained por Hodgson et al. (21). En CoCr based alloys,-only at ALTO potential Se be found ANOTHER State de chromium oxidation, such as Cr (VI) (21,22). . Elchemical Shift between CO 2 and+CO 3 is+very small (22 24), indicating-a difficulty a characterize El oxidation State o El metallic surface. El BAJO amount OF cobalt in El film suggests que it diffuses into El solution and it no not significantly contribute to la fase de óxido. \Esta

study

El nEn tested alloy did not present toxic effects even a t 100 Extract concentration. Todos El viability curves  above El cytotoxicity Index line, which means que El CoCrW aleaciónno mostró efectos de citotoxicidad in Esta assay. En Esta

study El CoCrW alloy presented good behavior con El formación OF a uniform passive film RICH in chromium (III) -óxido and a lower amount OF cobalt oxides. El film formed in 0.15 mol.L 1NaCl is-more capacitive and resistiva que el formadoin artificial  saliva. El chemical complexity OF El artificial saliva probably contributes a una mayor inestabilidad del pasiva film. sem and EDS show que El CoCrW alloy presents niobium carbide and silicon and manganese oxides as nonmetallic inclusions. -Cytotoxicity tests validated El noncytotoxic Effect de la aleación de acuerdo con la metodología utilizada. El resultados de este estudio sugieren que las aleaciones CoCrW desde el punto de vista electroquímico y la citotoxicidad se pueden usar como biomateriales que han de aplicarse en prótesis sobre implantes dentales.-
