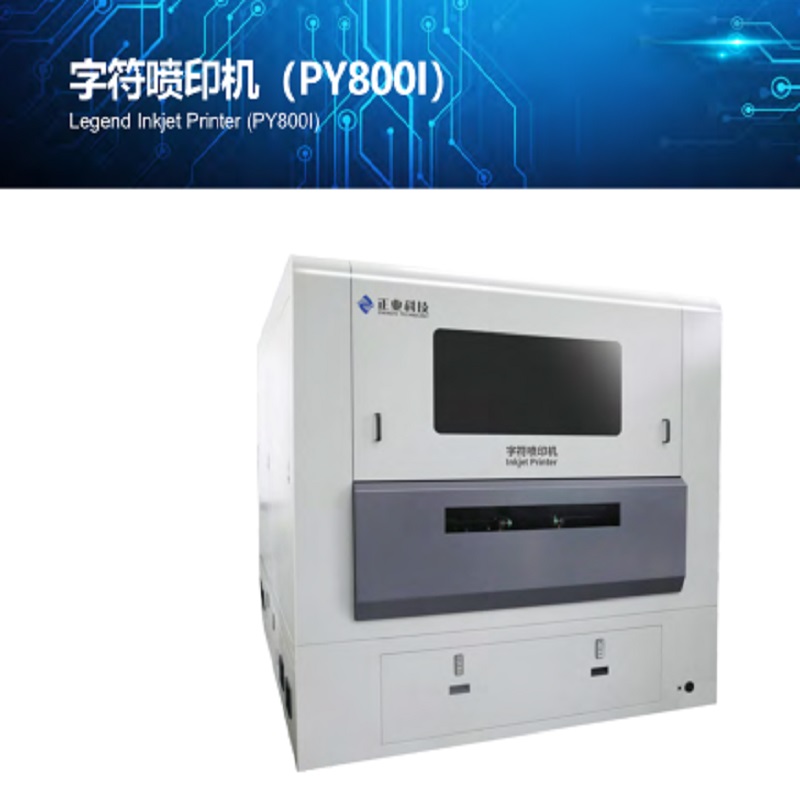

Impresora de inyección de tinta Legend (PY800I)

USO

El equipo se utiliza en el procesamiento de la impresión de líneas de caracteres en PCB, que reemplazó a la serigrafía tradicional para proporcionar soluciones de producción de caracteres de alta precisión, alta calidad y eficientes para los fabricantes de PCB.

CARACTERISTICAS

1) Alta precisión: adopte módulos especiales de guía de movimiento lineal de precisión, control de alta precisión y tecnología de posicionamiento y compensación multipunto.

2) Alta calidad: caracteres de impresión de alta definición, bloque de impresión de alta calidad, fuerte adhesión.

3) Alta eficiencia: el uso de sistemas de pre-curado de tinta UV de alto rendimiento, la tecnología de impresión de nueve cabezales de impresión permite un aumento sustancial en la eficiencia de producción.

4) Fácil de usar: el software de impresión es fácil de operar, simple y fácil de aprender.

5) Personalizado: el hardware y el software son de desarrollo propio para dominar las tecnologías principales y personalizar las soluciones personalizadas para los clientes.

PARÁMETRO TÉCNICO

ÍT                                                                               PY800I

Exactitud                                                         Precisión de posicionamiento: ± 38 μm

                                                                      Precisión de repetición: ± 5 μm

Calidad                                                           Resolución: 720/1080/1440 ppp

                                                                      Ancho mínimo de línea: 75 ~ 100 μm

                                                                      Altura mínima del personaje: 0.5 mm

Velocidad                                                             Tamaños: 720 × 620 mm / 28ʹʹ × 24ʹʹ

                                                                      Producción en masa: 10 segundos / lado

                                                                      Buena resolución: 13 segundos / lado

  Nota: Incluya el tiempo de carga y descarga;   la   Número de encabezado de impresión: 1024i * 9 9 .

Objetos                                                           Tamaño de placa: 730 mm × 621 mm (28ʹʹ × 24ʹʹ)

                                                                      Espesor de la placa: 0.1 mm ~ 6 mm (4 ~ 236mil)

Dimensiones   (L × W × H)                                         L2600 × W2100 × H2200mm

Peso                                                                               5000kg

Carga automática                                         Solución automatizada de línea de montaje

y descarga                                                 (dos conexiones de la máquina imprimen adelante y atrás por separado)
