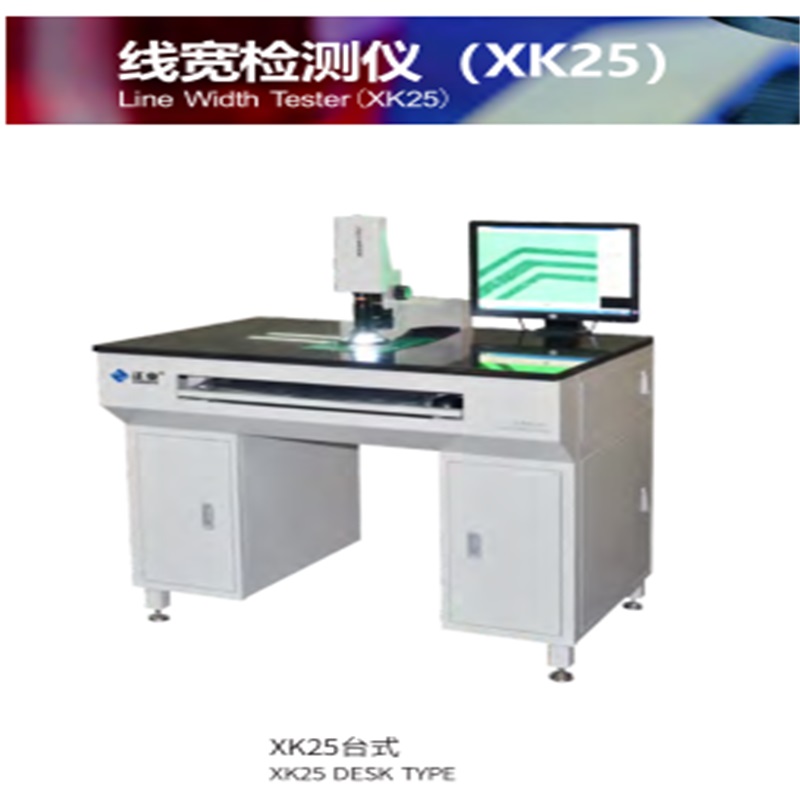

tarjeta de circuito impreso   Probador de ancho de línea (XK25)

USO

Estos instrumentos son adecuados para medir los anchos del rango interno y externo de semi PCB después del grabado (antes del enmascaramiento de la soldadura). También se puede medir la distancia entre dos líneas, la distancia entre los agujeros y el borde, los diámetros de los agujeros redondos, los agujeros ciegos y los arcos. Además, están disponibles anchos de medición de obleas IC, grosor de películas y placas LCD.

CARACTERISTICAS

1) Preciso: Adoptando un dispositivo ajustable de distancia de enfoque de alta precisión, procesamiento de imágenes, límites automáticos y tecnologías de algoritmos de subpíxeles.

2) Eficiente:   Posicionamiento LED rojo;

      Tecnología automática de límites;

      Función perfecta de estadísticas SPC.

PARÁMETRO TÉCNICO

ÍT                                                                                 XK25

Exactitud       Precisión de la medición                                 ± 1 μm

                      Resolución                                           0.4 0.4 μm / pixel ~ 2.7 μm / pixel

                      Aumento total                                   70X ~ 450X

                      Ampliación óptica                     1.4X ~ 9X continuamente ajustable

Objetos         Ancho de PCB                                                 ≤ 760mm

                    Campo de visión                                   0.53mm × 0.4mm ~ 3.3mm × 2.5mm

                    Grosor de línea                                               20 μm ~ 1200μm

Dimensión de apariencia (L × W × H)               960 × 780 × 1280 mm (sin computadora)

  Peso (sin computadora)                                             145KG
