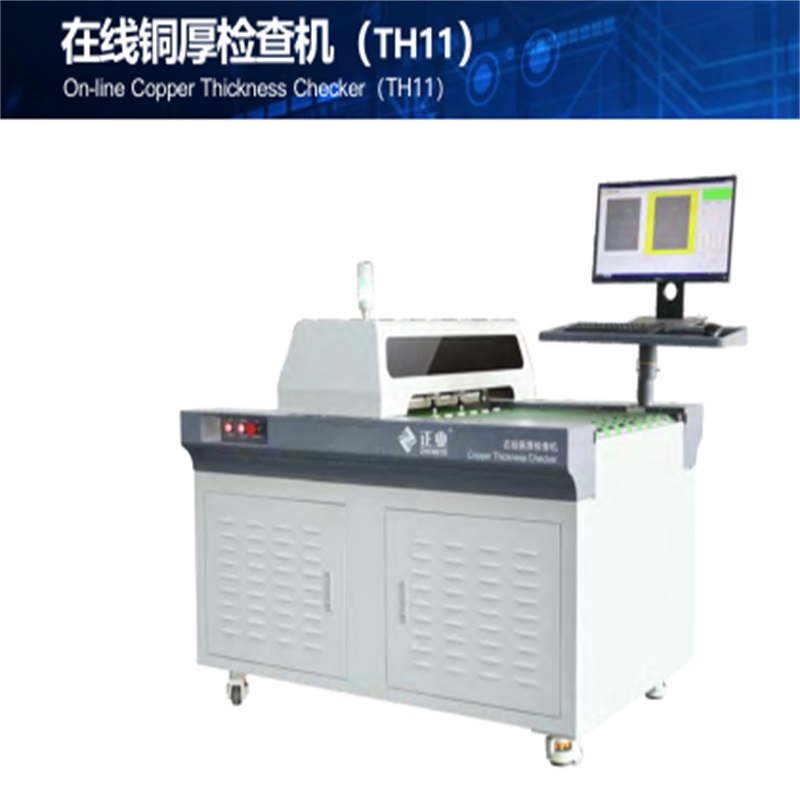

Comprobador de espesor de cobre en línea de PCB (TH11)

Fecha de lanzamiento:2019-08-24 14:18

Cinco ventajas de los productos

  • 1. Conecte la línea de producción: controle el acoplamiento MES en línea y evite la producción de productos defectuosos;
  • 2. Datos precisos: mejorar la eficiencia de la prueba y reducir la grabación humana y el error de prueba;
  • 3. Método de posicionamiento original: diseño patentado, medición a doble cara;
  • 4. Rendimiento estable: equipado con host fischer PC2 y sonda de cobre ERCU N;
  • 5. Espesor de la placa de prueba: 0.050-12 mm, amplio rango de grosor de la placa aplicable.

detalles del producto

tarjeta de circuito impreso   Comprobador de espesor de cobre en línea (TH11)



USO

La máquina de inspección de espesor de cobre en línea es adecuada para la medición del espesor de cobre en la superficie de tableros duros, de una sola capa y de múltiples capas.

CARACTERISTICAS

1) Conecte la línea de producción: monitoree el acoplamiento MES en línea y evite la producción de productos defectuosos;

2) Datos precisos: mejore la eficiencia de la prueba y reduzca la grabación humana y el error de prueba;

3) Método de posicionamiento original: diseño patentado, medición a doble cara;

4) Rendimiento estable: equipado con host fischer PC2 y sonda de cobre ERCU N;

5) Espesor de la placa de prueba: 0.050-12 mm, amplio rango de grosor de la placa aplicable;

6) Automatización: puede soportar tres sistemas automáticos de carga y descarga para reducir costos y mejorar la eficiencia;

7) Los puntos de prueba se confirman fácilmente mediante el archivo de entrada (tipo de archivo disponible: Gerber o DRL).



PARÁMETRO TÉCNICO

ÍT                                                                       PRESUPUESTO

Área de placa de medición                                   200 mm × 220 mm - 650 mm × 620 mm

Espesor de placa de prueba                                                   0.05mm-12mm

Rango de prueba de espesor de cobre                                       0.1-120μm

Tamaño del área de prueba de espesor de cobre                               > 10 mm × 15 mm

Precisión de prueba                                                               ± 5%

Controlador de prueba de espesor de cobre                       PESCADOR (MMS PC2 BU)

Sonda de prueba de espesor de cobre                             PESCADOR (SONDA ERCU N)

Prueba de eficiencia                                           6 puntos: 6-9S / pc, 18 puntos: 10-13S / pc

Exactitud de posicionamiento del punto de prueba                                         ± 3 mm

Punto de prueba                                         1. ingrese el archivo (tipo Dir) y encuentre los puntos de prueba

2) ingrese el archivo (escriba Gerber) y encuentre los puntos de prueba

3) Promedio de 5 puntos de prueba o 9 puntos de prueba que

puede ser configurado por software

Velocidad de la plataforma                                                       Los 6m / / min, 12m / / min

Estadísticas de datos                                                                     sí

Función de placa colectora                                                   Opcional

Temperatura de ambiente de trabajo                                     22 ± 3 ° C

Requisitos de energía                                                   AC220V 50Hz

Suministro de aire                                                                   0.6-0.8Mpa

Poder                                                                             2kW

Peso                                                                           500kg

Dimensión de apariencia (L × W × H)                 1536 × 1245 × 1420 mm (plataforma 900 mm)
