Sistema de prueba de corriente de Foucault en línea para tubería soldada recta EFH1002

Fecha de lanzamiento:2019-08-29 11:54

Cinco ventajas de los productos

  • Ajuste los parámetros técnicos y las muestras estándar del detector de defectos de acuerdo con los requisitos de prueba.
  • Ajuste la posición de la sonda y la sonda de acuerdo con las especificaciones de la pieza de trabajo.
  • El sistema de detección de fallas detecta la pieza de trabajo, alarmas y marcas.
  • El cabezal de soldadura puede rectificarse o ajustarse mediante apagado durante el proceso.
  • El host de detección de fallas lleva a cabo el registro, almacenamiento y análisis de datos.

detalles del producto

Sistema de prueba de corriente de Foucault en línea para tubería soldada recta EFH1002


Descripción del proyecto

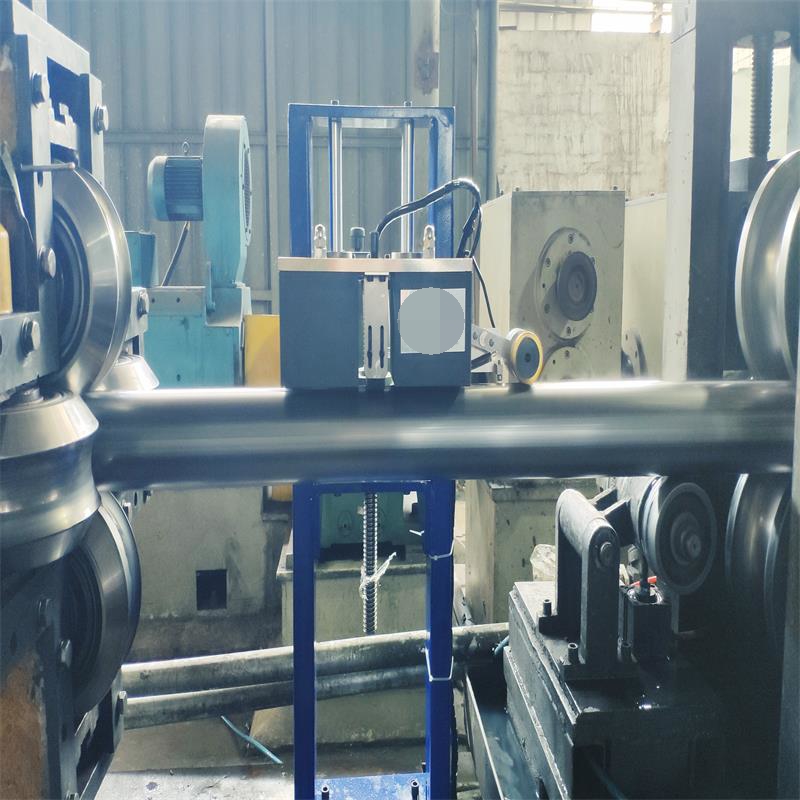

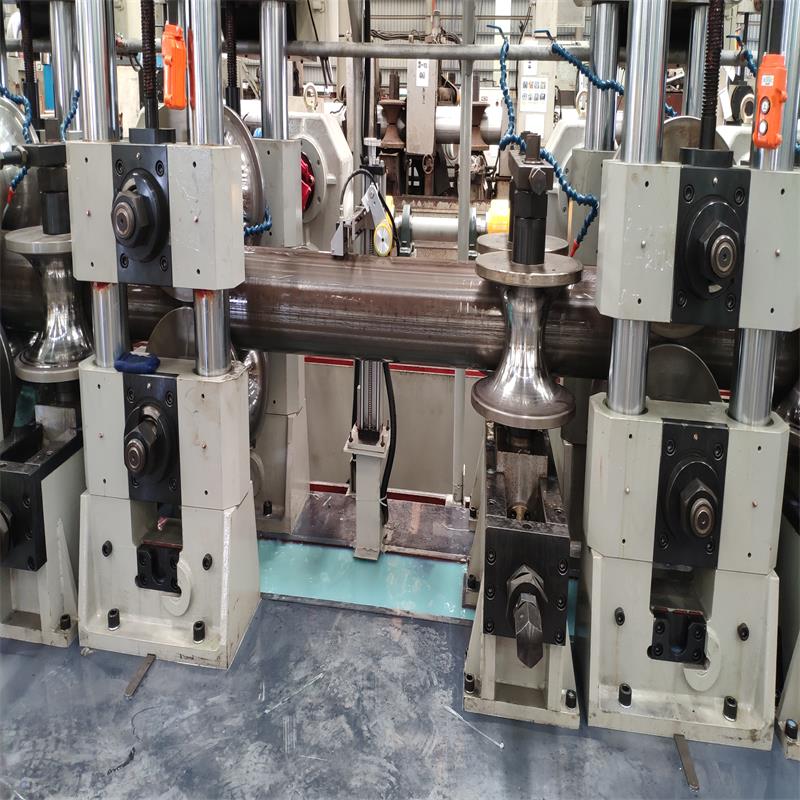

        Los clientes producen   alta frecuencia soldada recta   tubos soldados, que están hechos de materiales ferromagnéticos. El sistema de detección automática de fallas de corriente de Foucault en línea se instala en el campo.   Requisitos de prueba: para detectar defectos transversales y longitudinales de la tubería   y soldar. Se propone un esquema de prueba para pruebas adicionales por ambas partes.


Detectar información de la pieza de trabajo

Nombre de objetos de detección                               Acero carbono   Tubería soldada recta (soldadura de alta frecuencia)

Material                                                       Materiales metálicos como los materiales ferromagnéticos.

Especificación de la dimensión                                     -1012-108mm

Ancho de soldadura                                                   1-5 mm (soldadura plana o rebabas)

Longitud                                                         Detección en línea

Grado de flexión                                           1,5 mm / m (de la estación de detección)

Aspereza                                                   Superficie redonda (extremo achaflanado sin rebabas convexas) ≦ 3.2, no   escala de óxido

Dureza                                                     Más fuerte

Velocidad de detección                                           Recomendado a través de la velocidad ≦ 150m / min.   Ajustable

                                                                    (Velocidad de detección del instrumento: 0.52-750m / min)

Detección de temperatura parcial                           ≦ 80 ° C o normal   temperatura


Requisito de detección y   Estándar de precisión

                                                                Norma ejecutiva de detección

Número de Estándar                                         Nombre del estándar                                                               Grado

GB / T 14480-2015             Instrumento de prueba no destructiva       Remolino   Corriente   Pruebas   Equipo                         / /

GB / T 7735-2016               Pruebas automáticas de corrientes parásitas para tubos de acero sin costura y soldados               El grado más alto

                                            (excepto soldadura por arco sumergido) defectos


Parámetros técnicos del sistema

Nombre del sistema:   Sistema de prueba de corriente de Foucault en línea para tubería soldada recta

Tipo: EFH1002

Método de detección: detección de silla de doble canal   (Absoluto + Diferencial)

Modo de control: automático + manual

Instrumento y sonda: instrumento actual Eddy; Sonda y detector de fallas de corriente de Foucault digital de doble canal de alta inteligencia

Plataforma de detección: plataforma de detección central desarrollada independientemente

Breve introducción de la operación de detección:

Ajuste los parámetros técnicos y las muestras estándar del detector de defectos de acuerdo con los requisitos de prueba;

Ajuste la posición de la sonda y la sonda de acuerdo con las especificaciones de la pieza de trabajo;

El sistema de detección de fallas detecta la pieza de trabajo, alarmas y marcas;


El cabezal de soldadura   puede ser rectificado o ajustado   por apagado durante el proceso;

El host de detección de fallas lleva a cabo el registro, almacenamiento y análisis de datos;

Forma automáticamente el informe de detección de fallas.


Parámetros importantes del sistema

Nombre                                                 Parámetro técnico                                               Observaciones

Fin del área ciega                                             ≦ 50m                                                 Dependiendo de la velocidad de prueba

Estabilidad                                               Después de 72 horas ≦ 2dB                                               Muestra de prueba

Exactitud de la impresión por chorro                               ± 50 mm                                                         Muestra de prueba

Tasa de juicio omitido                               0%                                                             Muestra de prueba

Tasa de informes erróneos                                           ≦ 2%                                                           Muestra de prueba

Prueba de velocidad                                     Recomendado a través de la velocidad ≦ 150m / min.                       Muestra de prueba

                                        Ajustable   (Velocidad de detección del instrumento: 0.52-750m / min)

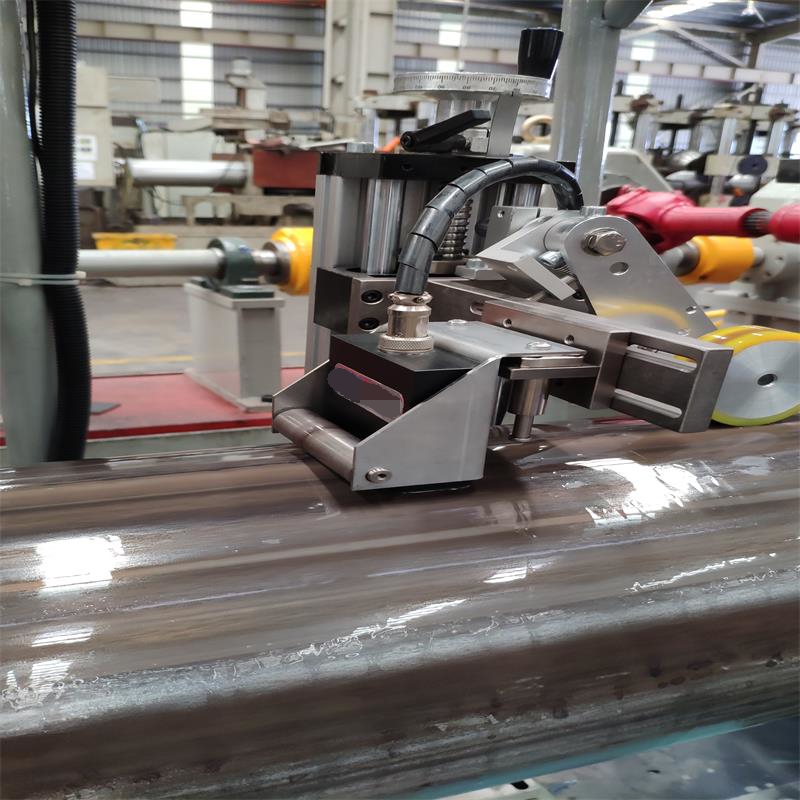

Principio de pruebas de corrientes de Foucault de tipo de silla / silla de montar

Este sistema es   utilizado para la corriente de Foucault   detección de acero al carbono, acero inoxidable, cobre, aluminio y otras tuberías de metales no ferrosos y ferrosos. Todo el sistema consta de cinco partes: dispositivo de detección, accesorios de detección, maquinaria, electricidad y neumática. El análisis del plano de impedancia y la tecnología de alarma de área de fase de amplitud múltiple se utilizan para realizar la detección automática de defectos y emitir una señal de clasificación automática, alarma y señal de marcado.

La corriente alterna generada por el instrumento produce corriente de Foucault en la superficie de la pieza de trabajo a través de la bobina de detección, y el campo magnético generado por la corriente de Foucault afecta a su vez la impedancia de la bobina de detección. Cuando hay defectos en la superficie de la pieza de trabajo y el material no es continuo, se destruirá el campo original de corrientes parásitas y se cambiará la impedancia de la bobina de detección. El instrumento retroalimenta a la sonda de medición. La señal eléctrica de cambio de impedancia se procesa para realizar la detección automática de defectos.


Descripción general del sistema

El sistema en línea incluye: detector de fallas digital inteligente de doble canal, dispositivo de detección personalizado, sonda, sistema de alarma, sistema de marcado, software de detección genuino personalizado, módulo de control automático (integración), gabinete de blindaje personalizado y otros accesorios estándar.
