tarjeta de circuito impreso   Máquina de corte por láser UV

(JG16 / JG16C / JG18 / JG15A)

USO

La máquina se utiliza en el corte, la apertura de la ventana y el descubrimiento de CVL / FPC / RF y una placa delgada multicapa, así como en el corte de una variedad de sustratos, como cerámica, silicio, etc.

CARACTERISTICAS

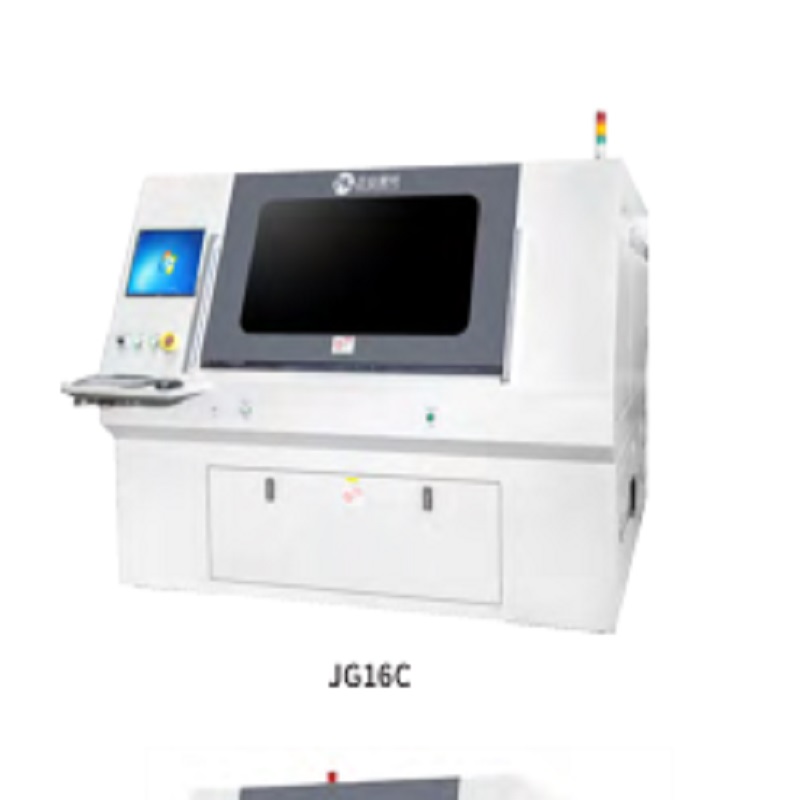

JG16 / JG16C

1) Dos mesas para trabajar en ciclo una por una, sin tiempo de preparación, alta eficiencia de procesamiento

2) Función de vista previa antes de procesar para evitar dañar la muestra

3) Función de marcado de código de barras

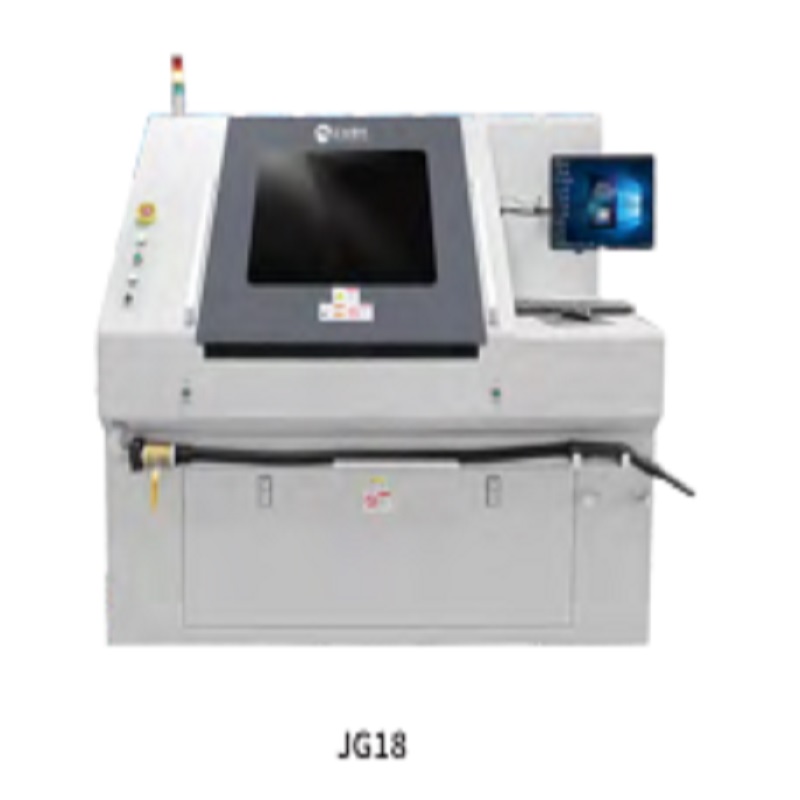

JG18

1) La mesa más grande para máquina de corte por láser en la industria de PCB

2. Función de vista previa antes de procesar para evitar dañar la muestra

3)   Función de marcado de código de barras

PARÁMETRO TÉCNICO

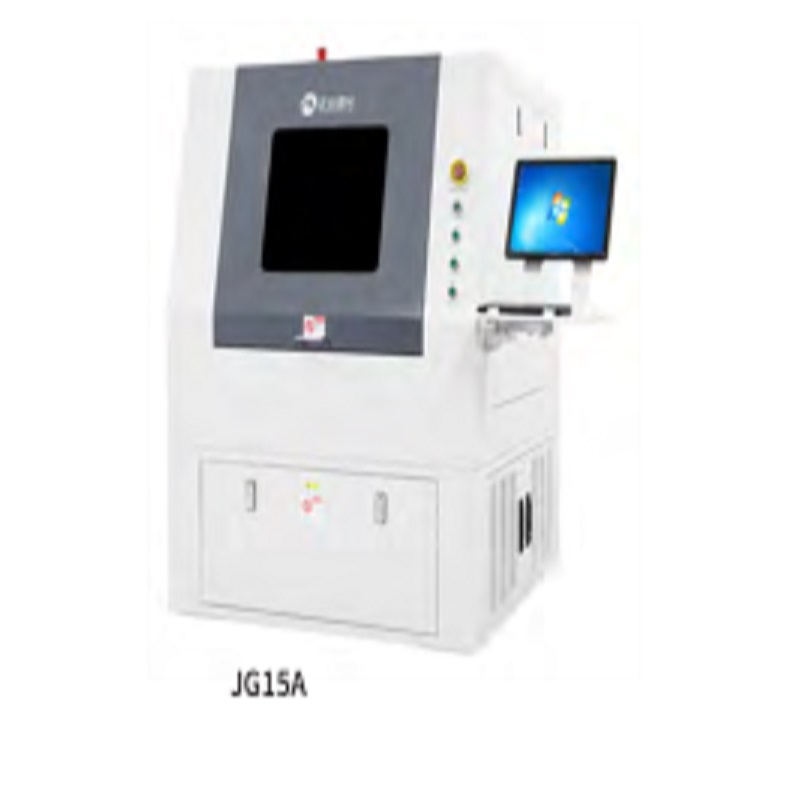

ít                               JG16                       JG16C                         JG18                     JG15A

Longitud de onda                                                                 355 nm

Láser de potencia                                             Estándar 10W, opcional 15W

Frecuencia láser                                                     30-120kHz

Máximo

Tamaño de procesamiento         500 × 400 mm               650 × 550 mm             720 × 540 mm         520 × 420 mm

                              Doble plataforma         Doble plataforma

Máximo

Velocidad de operacion                                           800 mm / s                                                 500 mm / s

Posicionamiento

Precisión de la tabla                                         ± 3μm                                                       ± 4μm

Repetir posicionamiento

Precisión de la tabla                                         ± 1μm                                                       ± 2μm

Precisión total

Condiciones de ZHENGYE                                                 ± 20μm

Manchas de luz                                                                 20 ± 5μm

Rango de escaneo                                     45 mm × 45 mm                                           40 mm × 40 mm

Formato de archivo                                                 * .gbr & * .dxf & *.laico

Energia electrica                                                                                                   AC220V / 1.5kW

Suministro                                     AC220V / 2kW; AC380V / 5.5kW                             AC380V / 1.5kW

Dimensiones

(L × W × H) (mm)         1850 × 1640 × 1650             1780 × 1610 × 1650                   1780 × 1610 × 1650             1400 × 1300 × 1700

Peso                           2400Kg                 3600Kg                         2500kg                 1500kg

Temperatura ambiental                                       2 ° C ± 2 ° C

Humedad ambiental                                   ≤60% HR, sin condensación

Amplitud de tierra                                                     ≦ 5μm

Presión sobre el suelo                                                     1000kgf / m2
