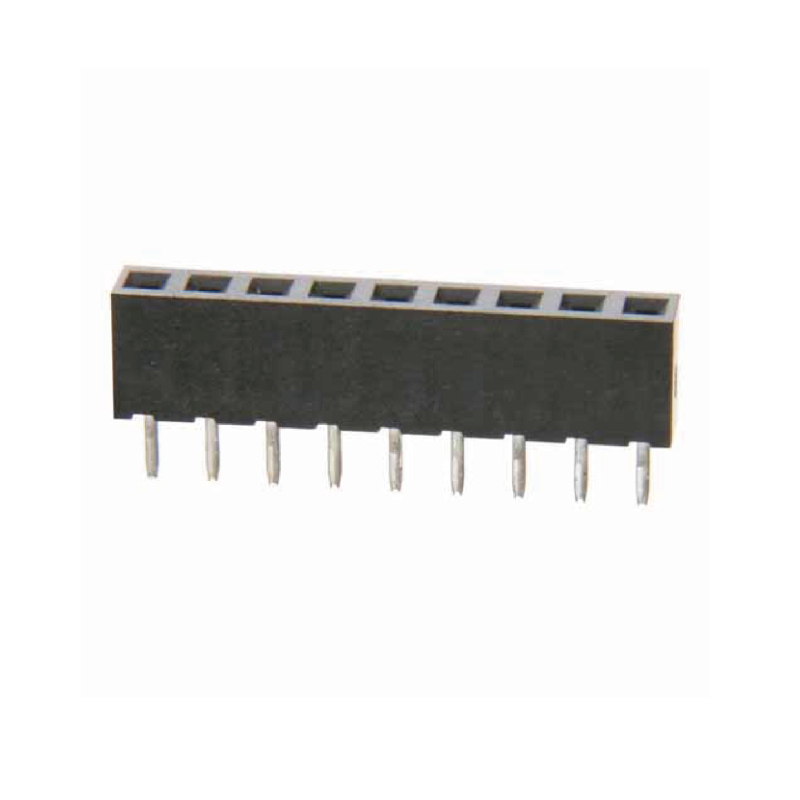

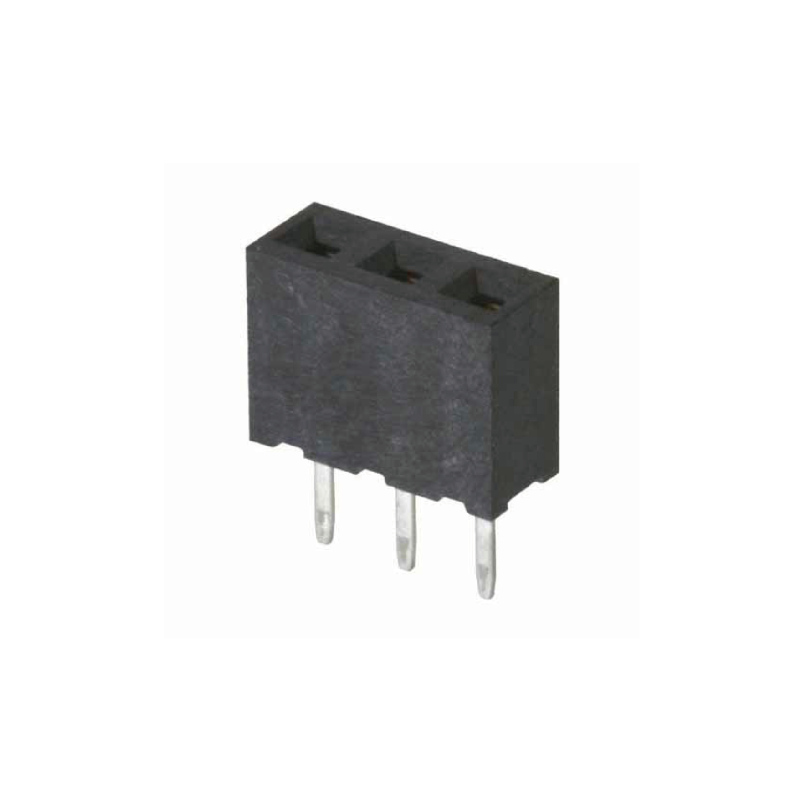

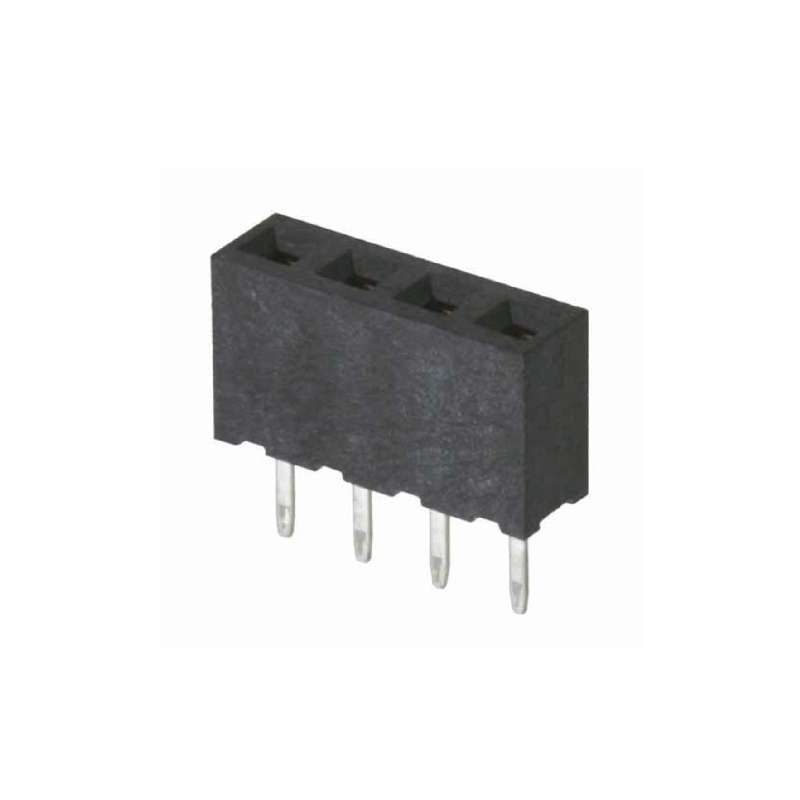

2.54MM (0,1'') primitivo hembra HEADER

SPECIFICATION

MATERIALS (contactos): bronce fosforado, oro o estaño (sobreníquel) acabado

MATERIALS (porta): estándar o de alta temperatura de plástico, clasificado a UL94V-0

CURRENT: 3A por contacto

Número máximo VOLTAJE: 800V AC, 500V DC

contact RESISTENCIA: 30mΩmax

INSULATION RESISTENCIA: 1.000 mΩmin

OPERATING TEMPERATURA:-40℃to 105℃

DURABILITY: 300 ciclos de inserción (oro) o 50 ciclos de inserción (TiN)

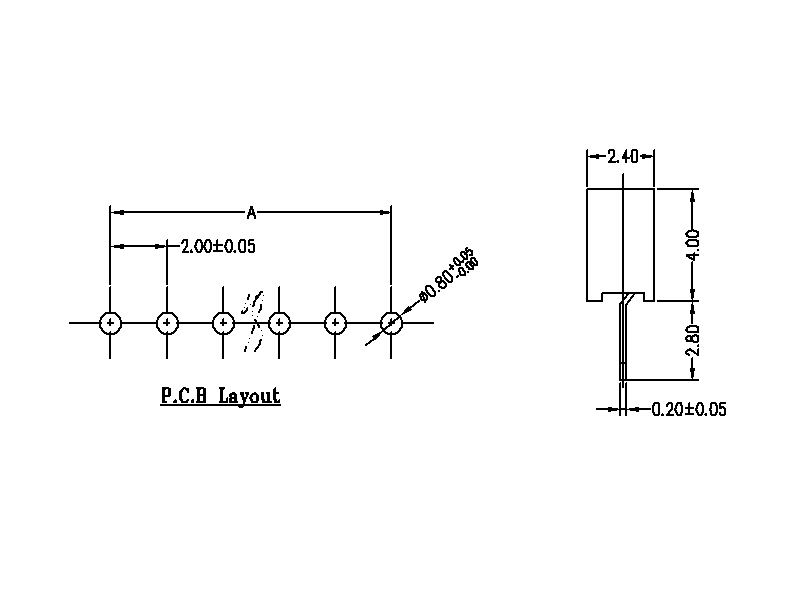

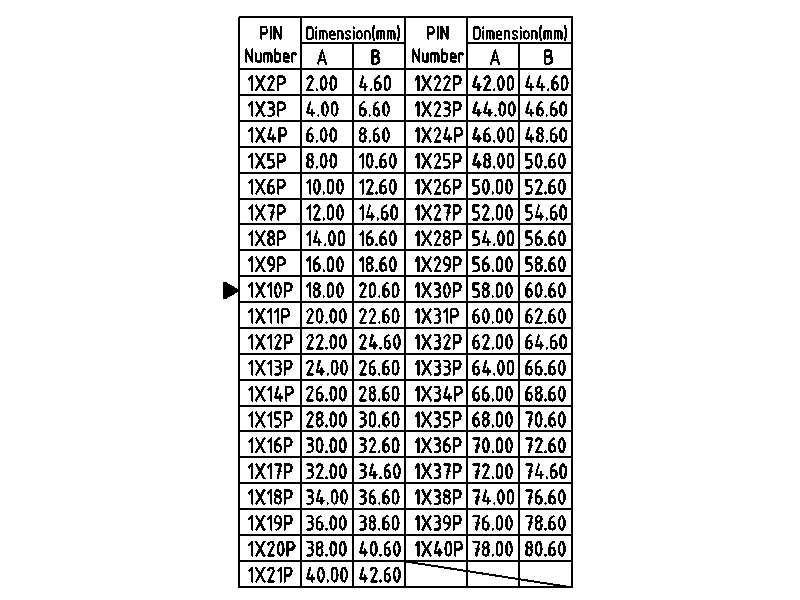

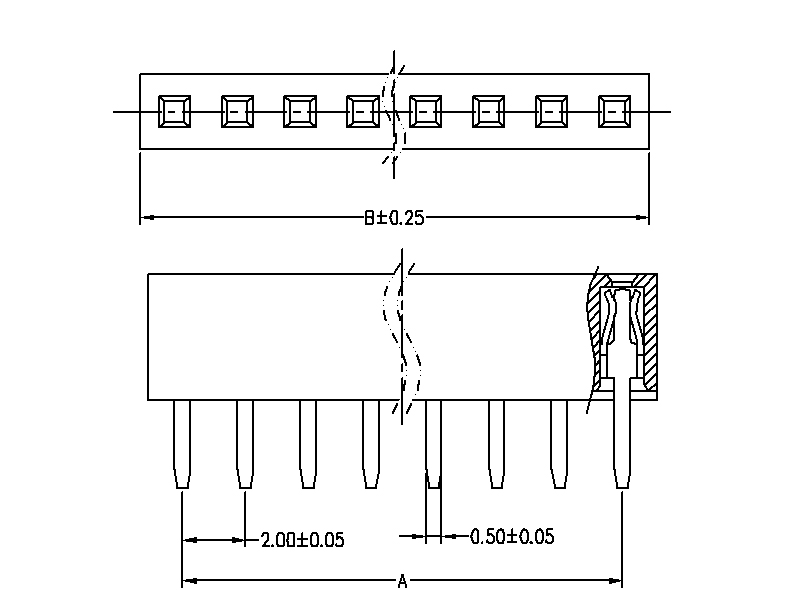

DRAWING

¿Qué es cabecera hembra (socket cabecera)?

A femenina Header es a tipo de conector. Esa clase de dispositivo universal de conexión que utiliza ampliamente en la electrónica, aparatos eléctricos, medidores de instrumentación, etc.

formadifferent del zócalo Contacto:

     En general, hay dos tipos de terminales para la cabecera hembra de montaje. Uno es Y-shaped terminal, que tiene dos puntos de contacto para la conexión de pines de emparejamiento, vamos a utilizar este tipo durante el montaje de alta plaSTIC conector hembra. Y el otro es T-shaped terminal, tres puntos de contacto hacen que sea una buena conexión, mientras quepairing con cabezales de pin, este terminal suele usarse para el montaje bajo éli\\ header hembranght plástico.

¿Qué es la función de la cabecera socket?

    Su función es la de funcionar como un puente entre los circuitos bloqueados o aislados en el circuito. La tarea de transporte de corriente o de transmisión de señal se utiliza generalmente con la placa base para formar un tablero de a-board conexión; o con la electrónica Los extremos del arnés se utilizan conjuntamente para formar un tablero de-a \\ conexiónnwire; También se pueden utilizar de forma independiente para el tablero-a-board conexión.--

how muchos modelos lo hace tenemos de cabecera toma?

   Dado que las especificaciones utilizados por diferentes productos electrónicosno son idénticos, también hay una variedad de modelos para la cabecera hembra. El producto se puede dividir en 2,54 mm, 2,00 mm, 1,27 mm, 1,00 mm, 0,8 mm de acuerdo con la distancia (otro espaciamiento especial también se puede personalizar según lasnecesidades). According alnúmero de filas, hay sola fila hembra cabecera, doble encabezado de fila hembra, tres filas de cabeza hembra, etc. de acuerdo con el uso del paquete, hay SMT parche, enchufe in DIP (inline bend).-At mismo tiempo, con el fin de cooperar con los conectores macho correspondientes , diferentes tamaños de la cabecera femenina/can pueden personalizar.
