Máquina automática de medición de ancho de línea de PCB (XK32)

Fecha de lanzamiento:2019-08-24 15:09

Cinco ventajas de los productos

  • 1. Medición de posicionamiento automático: el usuario puede importar los datos DXF y personalizar la información de ubicación de la medición de acuerdo con el archivo DXF, generar un programa de medición automática y luego importar el software para la medición automática;
  • 2. Enfoque automático: cuando se realiza la medición automática, el sistema de imagen enfoca automáticamente para garantizar que la posición de medición sea clara y precisa;
  • 3. Aumento de cambio automático: lente de zoom automático, sin cambio manual, aumento de cambio de software en línea;
  • 4. Posicionamiento de navegación: función de posicionamiento de imagen de navegación;
  • 5. Búsqueda automática de bordes: agarre automáticamente la línea, el ancho de las líneas superior e inferior, el espaciado entre líneas, el diámetro redondo, etc. durante la medición automática;

detalles del producto

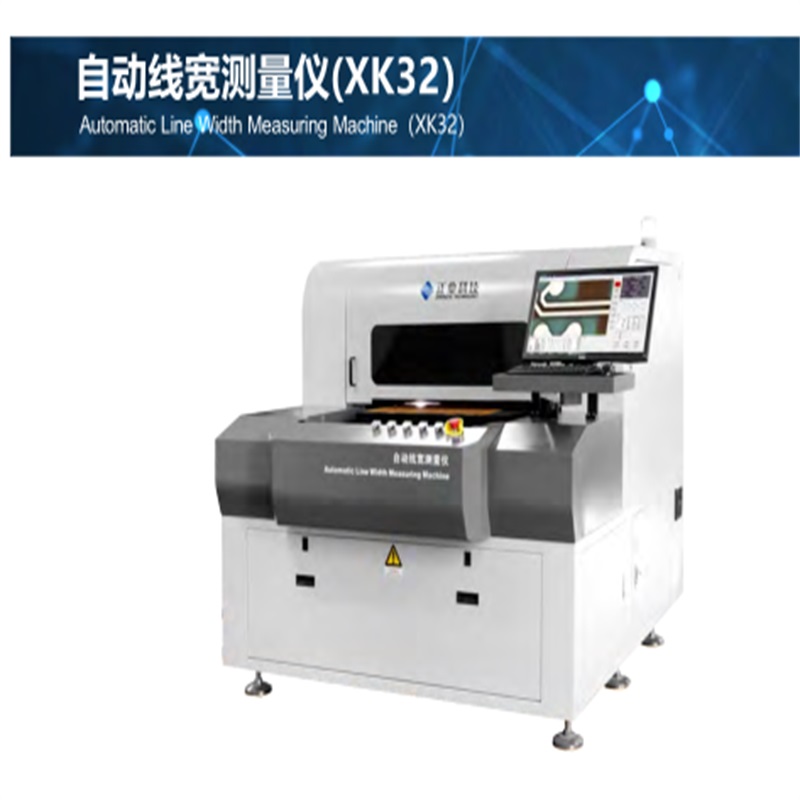

tarjeta de circuito impreso   Máquina automática de medición de ancho de línea (XK32)

USO

El instrumento de medición automática de ancho de línea XK32 es adecuado para detectar los anchos de las bandas superior e inferior de las capas interna y externa de la PCB después del grabado (antes del aceite verde), así como la distancia entre las líneas de grabado y las líneas de cobre. , la distancia del agujero al borde y el diámetro del agujero ciego de los agujeros redondos, etc .; y adecuado para la medición de ancho de línea de obleas IC y LCD.

CARACTERISTICAS

    Función de estadísticas de datos: archivo de datos EXCEL y funciones de estadísticas; datos exportados automáticamente;

    Estadísticas de SPC: capaz de análisis estadísticos de SPC;

    Software de medición de ancho de cable de desarrollo propio, compatible con el acoplamiento de la base de datos MES: admite el acoplamiento de la base de datos SQL y realiza la información de fábrica.


PARÁMETRO TÉCNICO

ÍT                                                                                                         XK32

Parámetros                     Dimensión                                                   1810 × 2070 × 1700 mm

Equipo                       Capacidad del equipo                         Medición de (ancho de línea / espaciado de línea / ancho de superior e inferior

Capacidad                         Proyecto de medida                         líneas / diámetro redondo / ancho de línea Goldfinger / almohadillas / SMT-PAD / etc.)

                                                                                          a la vista de la cámara después de desarrollar y grabar el interior y el exterior

                                                                                          capa de la PCB.

                                    Rango de medición de                       720 mm × 700 mm (el rango de medición de la plataforma se puede personalizar)

                                    Plataforma (W × L)

                                    Superficie de la mesa                                   Plataforma de adsorción + posicionamiento de borde

                                    Rango de espesor de placa                                     0.036mm-6mm

                                    Rango de medición                                           10μm-3100μm

                                    de ancho de línea

                                    Precisión de línea                             1x = ± 3μm; 2x = ± 2μm; 3x = ± 1μm; 4x = ± 1μm; 4.5x = ± 1μm

                                    Medida de ancho

Sistema de imagen           Cámara                                                   CCD a color de 5 millones de gigabits

                                  Resolución CCD                                               2560 × 1920 píxeles

                                    Lente                                             0.7x ~ 4.5x duplicación automática continua de lentes

                                  Ampliación diferente                     1.0x-2.3μm / pixel; 2.0x-1.5μm / pixel;

                                    /Resolución de imagen                           3.0x-0.9μm / pixel, 4.0x-0.7μm / pixel;   4.5x-0.5μm / pixel

  Repetibilidad de medición                                           ± 2 píxeles

Ventana de medición                               Aumento mínimo

Campo de visión                                             0.7X = X3.50mm-Y2.65mm

                                                            Aumento máximo

                                                            4.5X = X0.75mm-Y0.55mm

                                                              (Ver rango de desviación: ± 5%)

    Fuente de luz                                       LED anular (el brillo se puede ajustar continuamente)

                                                          Fuente de luz doble anular separada en la parte superior e inferior

    Campo de visión de navegación                                 X1.2mm-Y0.8mm

    La navegación y

    Cámara de posicionamiento                           Equipado con navegación CCD, que es conveniente y rápido para

    localizar el objetivo de medición.

                                    Enfoque automático                                                       Autoenfoque de software

Modo de operación           Modo de aprendizaje                           Aprenda del primer artículo como modelo de programación, operando la medición

                                                                                  automáticamente.

                                    Modo de importación de datos CAM               Admite Genesis 2000 exportando datos en formato GBR-RX274 y usando el formato GBR a

                                                                                  importar datos a   software, programa el primer artículo a través de capas de datos y opera

                                                                                  la   medición.

                                    Borde de medición                         El método de búsqueda tiene una función de búsqueda de bordes manual y automática.

                                    Velocidad de medición                                                 3S / punto

Salida de datos                 Exportación de datos                                 Exportar datos de EXCEL automáticamente   y guárdelo en la ruta especificada.

                                    Función de estadísticas

                                    Compartir bases de datos                       Tiene intercambio de bases de datos SQL y puede acoplarse con el terminal de información MES.

  Instalación ambiental             Sin contacto con ácido, base,   Gas corrosivo o líquido.

    Requisitos                               Nota: Los daños debidos a ambientes corrosivos no están dentro del alcance de la garantía.
