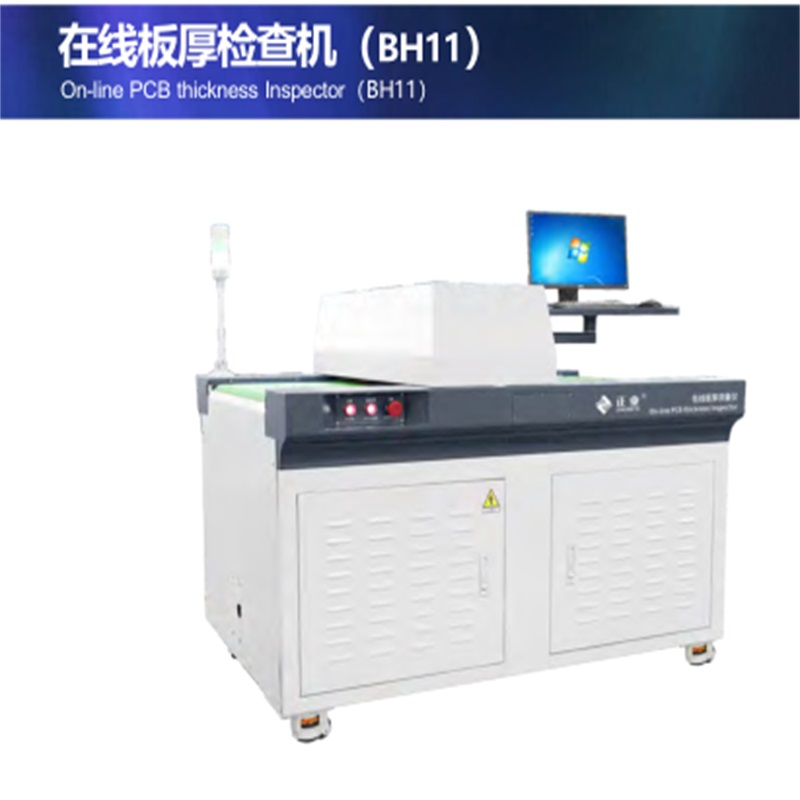

Inspector de espesor de PCB en línea (BH11)

USO

La máquina de inspección de espesor de placa en línea se aplica a PCB / PCBA, automóviles, mecanizado y otras industrias. Adopta medición láser sin contacto. Puede medir con precisión el grosor de la placa de prensado de PCB, plásticos y películas.

CARACTERISTICAS

1) Alta calidad: la detección en línea puede reducir la producción de productos defectuosos, y la medición láser sin contacto se adopta sin efecto destructivo;

2. Alta eficiencia: la eficiencia de medición es 6-8s / PC;

3. Datos precisos: la precisión de la prueba es tan alta como ± 5 μm;

4. Espesor de la placa de prueba: 0-12 mm, amplio rango de grosor de la placa aplicable;

5. Máquina de medición de espesor de contacto personalizada para PCB de aceite verde.

PARÁMETRO TÉCNICO

ÍT                                                                       PRESUPUESTO

Tipo de medición                                                   Medición sin contacto

Punto de prueba                                                     1. Autoselección

                                                                      2. Software para determinar, promedio de 5 puntos de prueba o 9 puntos de prueba.

Rango de medición de espesor de placa                               0-12mm

Exactitud de la prueba                                               ± 5μm (pieza estándar)

                                                                      0-20 μm (en comparación con el micrómetro, grado de deformación de PCB < 0.8mm)

Rango de tamaño de placa de prueba                                       250 mm × 250 mm-650 mm × 620 mm

Prueba de eficiencia                                                                 6-8S / pc

Exactitud de posicionamiento del punto de prueba                                         ± 3 mm

Modelo de sensor                                                         LK-coriolis (keyence)

Resolución del sensor                                                             0.025μm

Diámetro láser del sensor                                             Φ 50μm (el láser)

Velocidad de la plataforma                                                         6 m / min, 12 m / min

Estadísticas de datos                                                                     sí

Función de placa colectora                                                 Opcional

Temperatura de ambiente de trabajo                                   22 ± 3 ° C

Requisitos de energía                                                 AC220V 50Hz

Suministro de aire                                                                 0.6-0.8Mpa

Poder                                                                               2kW

Peso                                                                           500kg

Dimensión de apariencia (L × W × H)                 1536 × 1245 × 1420 mm (plataforma 900 mm)
