1.0 Introducción

El amplificador HDMI KVM utiliza cables CAT - 5e o CAT - 6 (recomendados) de hasta 60 metros en lugar de cables HDMI para transmitir señales de alta resolución A fin de reducir los costos.

2.0 funciones

Transmisión de señales: cable cat5e / 6 (recomendado), de 60 metros de longitud como máximo

No se trata de cables HDMI conectados entre los amplificadores TX y RX.

Apoyo a hdmi2.0, hdcp2.2, HDR, 18 Gbps.

Apoyo a la resolución de salida de importación: 480i / P, 576i / P, 720 P, 1080i / P, 4kx2k @ 60Hz.

Apoyo a la transmisión de amplificadores del anillo HDMI.

Apoyo a un formato de vídeo de hasta 4 kx2k @ 60Hz para 24 RGB / YCbCr; 4: 4: 4 / yccr4: 4: 4, top 4kx2k @ 60Hz, 12 yccr4: 4: 4.

Apoyo en forma de audio:   DTS - HD / Dolby truehd / lppm7.1 / DTS / Dolby - AC3 / dsd.

Apoyo al control remoto del ratón de teclado.

Apoyo al control remoto por infrarrojos 20 - 60 kHz, NEC.

Apoyo a la extracción de audio por transmisores y receptores.

Ampliación de la distancia de transmisión y mejora de las señales de transmisión.

3.0 contenido del embalaje

Al abrir el megáfono por primera vez, compruebe si contiene los siguientes elementos:

Amplificador HDMI 1 transmisor

HDMI amplificador receptor 1

Un transmisor infrarrojo.

Receptor infrarrojo 1

5 V adaptadores de corriente continua

USB DATA Line 1

Manual de Operaciones

4.0 normas

Hdmi2.0

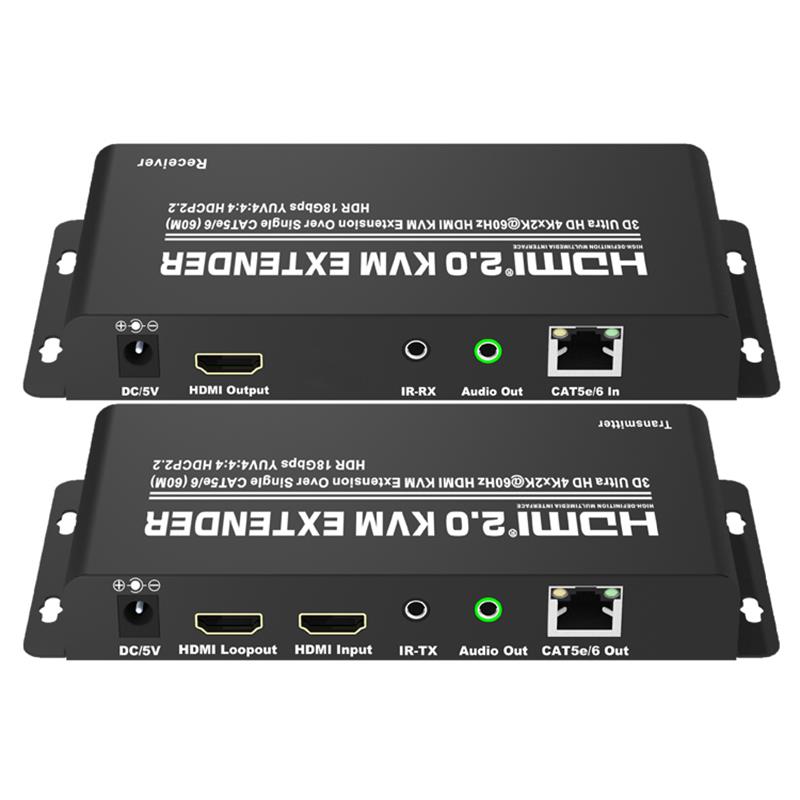

Puerto de entrada del transmisor - hdmix1 (AF), USB (BF) X1

Puerto de salida del transmisor - hdmix1 (AF), clase 5E / 6x1, infrarrojo tx31

Puerto de entrada del receptor

Puerto de salida del receptor - hdmix 1 (AF), USB (AF) X2

Banda de frecuencias

Resolución de entrada / salida: 480i / P, 576 P, 720P, 1080i / P, 4kx2k @ 60Hz

Audio: tasa de muestreo: 32 kHz, 44,1 kHz, 48 kHz, 96 kHz

Control remoto infrarrojo - 20 - 60 kHz; nec

ESD modelo de protección humana - ± 8 kV (descarga de gases)

                                                                                        ± 4 kV (descarga por contacto)

Temperatura de funcionamiento: 0°C ~ 40°C / 32 ~ 104 grados

Temperatura de almacenamiento: 20°C ~ 60°C / - 4 a 140 grados

Humedad relativa: 20 - 90% RH (sin condensación)

Tamaño (MM) - 170 & 35 / 120; 81,5x22
