1.0 Introducción

Este convertidor es HDMI.Transformó la entrada de HDMI en un vídeo analógico y una señal de audio R / L.Permite a los usuarios visualizar imágenes y sonidos de alta resolución en los monitores o proyectores tradicionales de YPbPr para ver películas o juegos.

Ofrece soluciones para los centros de entretenimiento digital, los locales de venta al por menor y de proyección de televisión de alta resolución, las instalaciones de televisión de alta resolución, los techos, los DVD y proyectores, el espacio acústico y las cuestiones de Seguridad, el control de los centros de datos, la distribución de información, las presentaciones en las Salas de conferencias y el entorno de capacitación escolar y empresarial.

2.0 funciones

Convertidor de serie HDMI   Hay muchas funciones que les permiten desempeñarse de manera óptima.En estas funciones, encontrará:

Uno.Facilidad de uso: carga en segundos, sin configuración;

Dos.Conversión: permite convertir el HDMI completo en un vídeo y un audio de R / L

  Salida;

Tres.Apoyo a hdcp1.2;

Cuatro.Anchura de banda por canal (6,75 Gbps)

  Para entrada de HDMI;

Cinco.Apoyo a la transmisión de vídeo analógico a 10 DAC con interruptores uxga y 1080p.

3.0 contenido del embalaje

Antes de intentar usar esta unidad.Sírvase inspeccionar el embalaje y asegurarse de que contiene los siguientes artículos:

1) Convertidor HDMI a YPbPr - 1

2) fuente de energía de 5v - 1

3) Manual del usuario 1

4.0 normas

Entrada   Señal de vídeo 0,5-1,0   Voltaje P - P

Entrada   Señal DDC. Cinco.   Voltaje P - P (ttl)

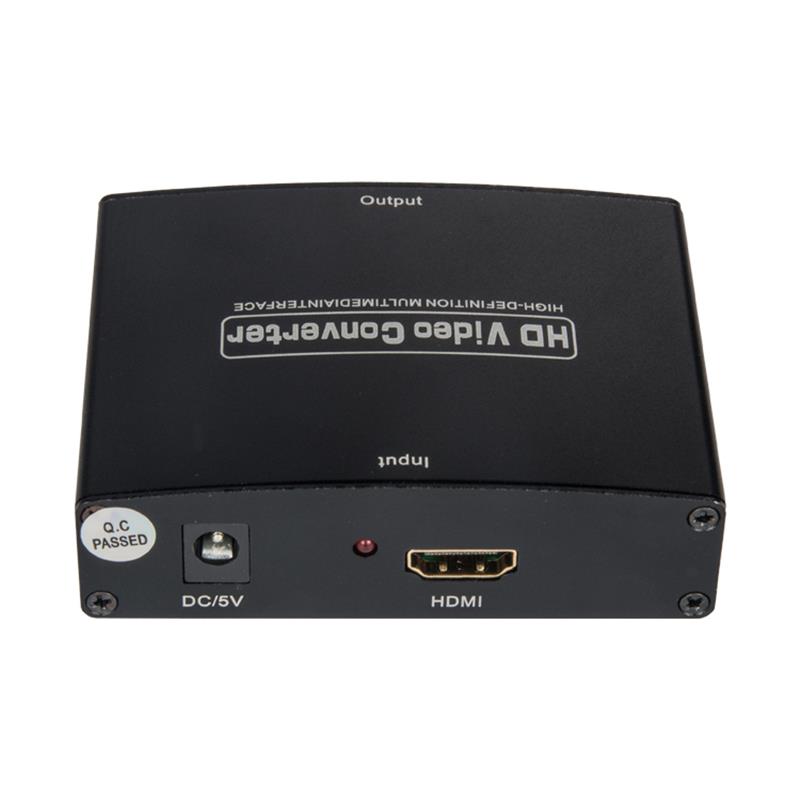

Entrada   Conectar... Interfaz HDMI   Mujeres (19 dosis)

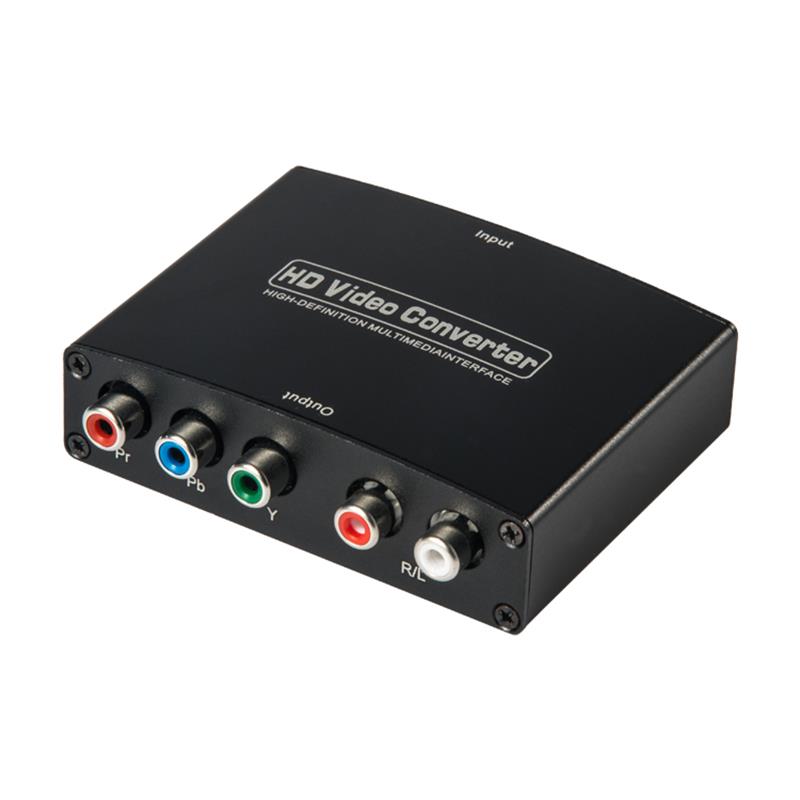

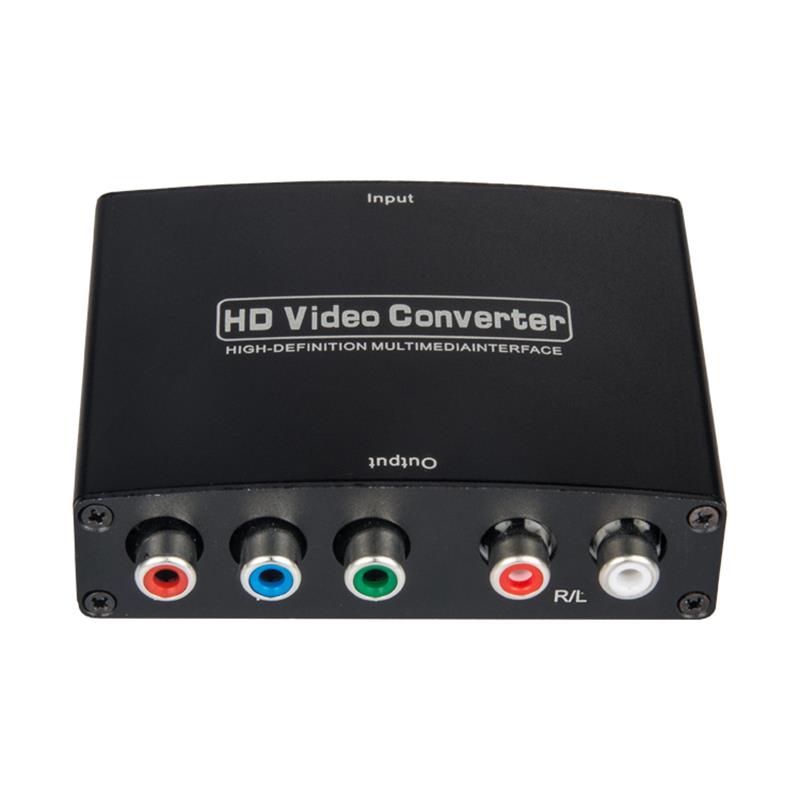

Salida   Conexión ----------------------------------------------------------- YPbPr Corporation,   R / L

Interfaz HDMI   Formato de entrada de vídeo 480i / 576i / 480p / 576p / 720P / 1080i / 1080p

YPbPr Corporation   Formato de salida de vídeo 480i / 576i / 480p / 576p / 720P / 1080i / 1080p

Audio   Formato de salida Dos.   Canal lpm

Vertical   Alcance de la frecuencia 50 / 60 Hz

Entrada   Ancho de banda 1.65 Gbps / 165 MHz

Tamaño (largo x ancho x alto) 88 x 68 x 25,5 mm.

Peso (neto) - - 0,68 kg.

Limitado adj.   Promesas. Uno.   Piezas de repuesto y mano de obra

Temperatura de funcionamiento 0 + 70. ºC

Operación   Humedad. 0,0   A 85% RH (sin condensación)

Departamento de custodia   Temperatura:     - diez.   A + 80 ºC

Departamento de custodia   Humedad 5,0   Al 95% RH (sin condensación)

Exterior   Fuente de energía Flujo   Tipo 5v 1a

Convertidor   Unidad: CE, FCC, RoHS

Poder   Suministros CE, FCC, PSE, tk, UL

Adaptador de corriente Japón   Estándares, estándares británicos, etc.

Usuario   Manual Inglés   Versión
