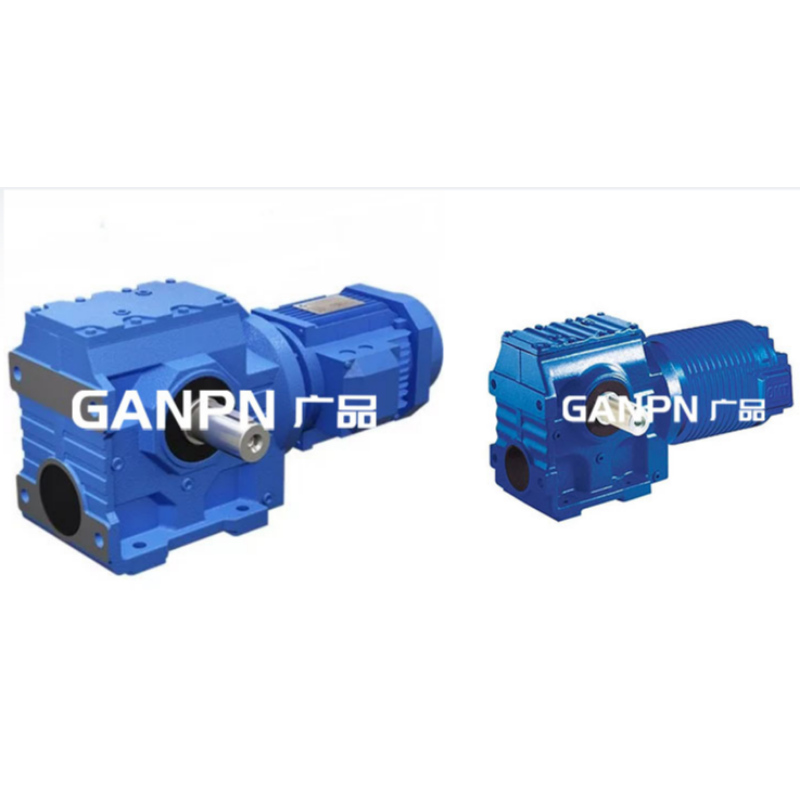

Resumen del producto:

Uno.La serie S tiene un alto contenido tecnológico.Consiste en un engranaje oblicuo y un caracol que aumenta la torsión y la eficiencia de la máquina.Esta serie de productos tiene todas las especificaciones, una amplia gama de velocidades y una buena interoperabilidad, se aplica a todos los tipos de instalación, es segura desde el punto de vista del rendimiento, tiene una larga vida útil y cumple los requisitos de las normas internacionales.

Dos.La superficie abollada del vehículo tiene una función de dispersión térmica, alta succión, baja temperatura y bajo ruido.

Tres.El sellador es bueno y adaptable al entorno de trabajo.

Cuatro.Los aceleradores de caracol de la serie S tienen una gran precisión de transmisión, especialmente cuando se inician con frecuencia.Se pueden conectar a diversos desaceleradores con diversos motores eléctricos y pueden instalarse en posiciones operativas de transmisión de 90 grados.

Cinco.S las partes esenciales de los engranajes oblicuos se basan en materiales de molienda de gran resistencia y en procesos térmicos especiales.Se caracterizan por una alta precisión de procesamiento, una movilidad estable, un tamaño pequeño, una gran capacidad de carga y una larga vida útil.

Seis.Los frenos de engranaje oblicuos pueden combinarse con una variedad de motores para formar una integración electromecánica que garantice plenamente las características de calidad del producto.

Características:

Uno.Los engranajes oblicuos se combinan con caracoles, tienen una estructura compacta y una ralentización mayor.

Dos.Modo de instalación: instalación de base, instalación de eje hueco, instalación de frenos, instalación de frenos y tornillos, instalación de bridas pequeñas.

Tres.Modo de entrada: conexión directa del motor, conexión de banda o eje de entrada, entrada de Frank de conexión.

Cuatro.Eficiencia media: una desaceleración del 77% en el Grupo de 7,5 a 69,39%, una desaceleración del 62% en el Grupo de 70,43 a 288 y una desaceleración del 57% en el Grupo de S / R.

Cinco.La serie R puede obtener una relación más rápida.

Parámetros técnicos:

Alcance de la comparación acelerada: tipo básico 9.96-244.74, combinaciones de la serie S / R hasta 8608

Intervalo de torsión: 43 a 4.200 Newton m

Intervalo de potencia: 0,18 - 22 kW

Estructura:

Instalación de frenos de ensamblaje por eje SF

Es... Es...S - indica la conexión del eje SA.

Instalación SAF - eje, instalación Frank

Modelo básico:

Tipo de instalación del pie de salida del eje sólido: s37, s47, s57, s67, s77, s87, s97

Ejes sólidos con frenos de salida: sf37, sf47, sf57, sf67, sf77, sf87, sf97

Tipo de instalación del eje de salida: sa 37, sa 47, sa 57, sa 67, sa 77, sa 87, sa 97

Eje hueco de salida con Frank de salida: saf37, saf47, saf57, saf67, saf77, saf87, saf97

Tipo de instalación del eje hueco de salida con brazo giratorio: SAT 37, SAT 47, SAT 57, SAT 67, SAT 77, SAT 87, SAT 97

Tipo de instalación del eje hueco de salida con disco pequeño: saz37, saz47, saz57, saz67, saz77, saz87, saz97

Tipo de instalación del pie en el eje sólido: ss37, ss47, ss57, ss67, ss77, ss87, ss97

Configuración del pie de salida del eje sólido: s37r17, s47r17, s57r17, s67r37, s77r37, s87r57, s97r57

Eje hueco: tipo de instalación del pie: sas37, sas47, sas57, sas67, sas77, sas87, sas97

Instalación del pie de salida del eje sólido: sa37r17, sa47r17, sa57r17, sa67r37, sa77r37, sa87r57, sa97r57

Tipo de instalación de la salida de Frank introducida en el eje sólido: sfs37, sfs47, sf57, sfsfs67, sf77, sf87, sf97

Instalación de base de brida de salida: sf37r17, sf47r17, sf57r17, sf67r37, sf77r37, sf87r57, sf97r57

Entrada de eje sólido con Frank: safs37, safs47, safs57, safs67, safs77, safs87, safs97

Eje hueco de salida con Frank de salida: saf37r17, saf47r17, saf57r17, saf67r37, saf77r37, saf87r57, saf97r57

Tipo de instalación del eje hueco de salida con disco pequeño: sazs37, sazs47, sazs57, sazs67, sazs77, sazs87, sazs97

Conjunto de montajes del eje de salida del Centro con disco pequeño: saz37r17, saz47r17, saz57r17, saz67r37, saz77r37, saz87r57, saz97r57
