Gracias por comprar nuestros productos.Para garantizar la seguridad del producto y años de funcionamiento sin fallos, lea cuidadosamente las instrucciones antes de usar el producto.

Los parámetros fotográficos y técnicos son de carácter indicativo y se basan en el producto real.

1.0 Introducción

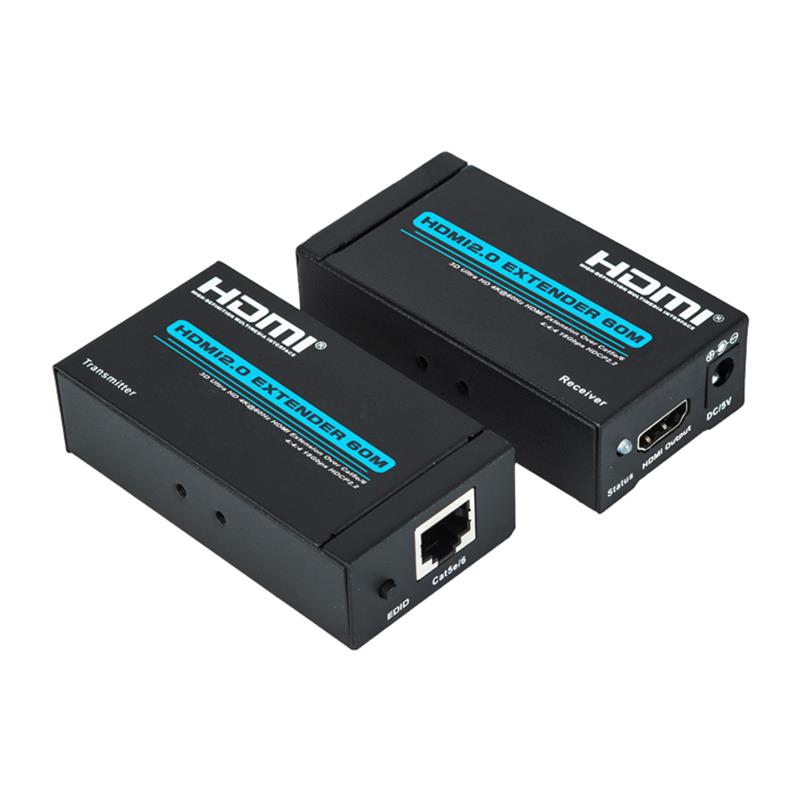

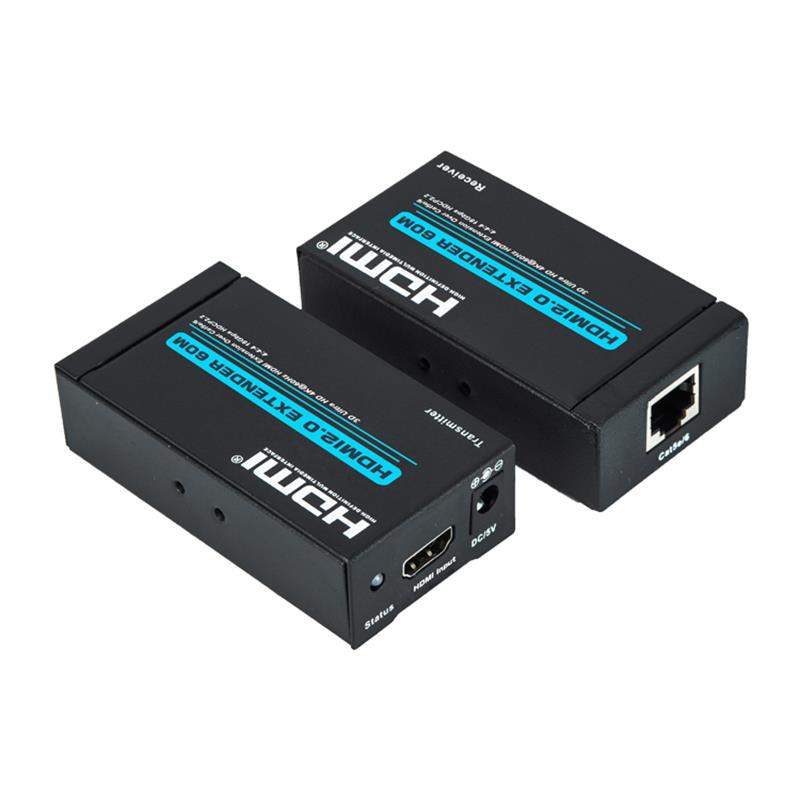

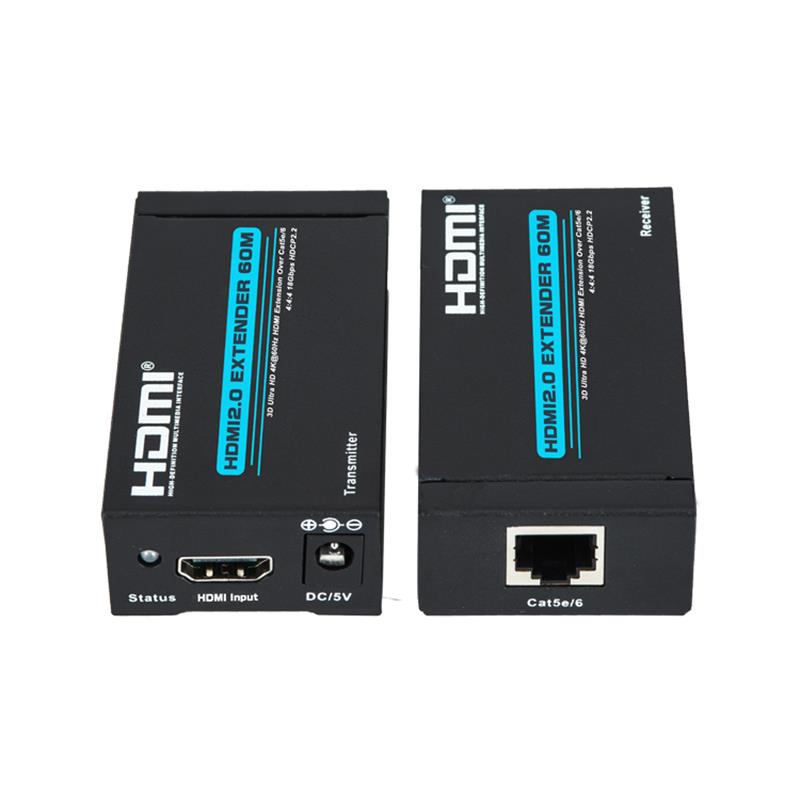

El amplificador hdmi2.0 - 60m HDMI utiliza un cable cat5e / 6 (recomendado) en lugar del CABLE HDMI, y puede ampliar la señal 4k a 60 metros.

2.0 funciones

1) de conformidad con hdmi2.0, hdcp2.2 y DVI 1.0;

2) Transmisión de señales: cable cat5e o cat6 (recomendado), hasta 60   Conecte el instrumento entre TX y RX, no el CABLE HDMI.   Amplificador;

3) formatos de vídeo que apoyan hasta 4 k2k @ 60Hz, 24 RGB / YCbCr   4: 4: 4 / yccr4: 4: 4, 60 Hz hasta 4 k2k, 12 yccr4: 4: 4;

4) un formato de vídeo en 3D con un máximo de 1080p @ 60;

5) Apoyo a las centralitas Eid;

6) soporte de audio:   DTS - HD / Dolby truehd / lppm7.1 / DTS / Dolby - AC3 / dsd;

7) ampliar la distancia de transmisión y mejorar la transmisión;

3.0 anexos de embalaje

Al abrir el megáfono por primera vez, compruebe si contiene los siguientes elementos:

Transmisores HDMI - 1

Receptores HDMI - 1

Fuentes de energía - 2

Manual del usuario - 1

4.0 normas

Longitud del cable CAT - 6 entre el transmisor y el receptor - hasta 60 metros

HDMI entrada / salida - 60Hz / 1080P / 1080i / 720P / 576p / 576i / 480p / 480i bajo 4kx2k

Soporte de audio - DTS - HD / Dolby truehd / lpcm7.1 / DTS / Dolby - AC3 / dsd

Ancho de banda máximo

Tasa máxima de botes

Introduzca la señal de vídeo...

Exportación de señales DDC - 5 V P - P (tt1l)

Entrada / salida del CABLE HDMI distancia - 10 m awg26 HDMI cable estándar

Flujo máximo de trabajo

Adaptador de energía - entrada: AC (50 Hz, 60 Hz) 100 V - 240 V; salida: dc5v / 1a

Intervalo de temperatura de funcionamiento - 15 + + 55ºC -----------------------------------------------------------

Humedad del trabajo: 5 - 90% RH (sin condensación)

Dimensiones (longitud x anchura x altura) - - - 82x43.5x23,5 mm

5.0 conexiones y operaciones

5.1 conectar el equipo de origen con el transmisor mediante un CABLE HDMI (de un máximo de 10 metros).

5.2 El equipo estará conectado al receptor por un CABLE HDMI (de un máximo de 10 metros).

5.3 conectar TX con RX mediante un cat5e / 6 (máximo 60 metros).

5.4 conectar las fuentes de energía a TX y RX.

5.5 lámparas de LED: estabilizan la luz azul cuando la señal entra en funcionamiento.

6.0 instalación y precauciones

Para evitar los electrochoques, los daños al producto y su seguridad, tenga en cuenta lo siguiente:

Uno       Por favor, inserten o saquen lentamente los cables de señalización y no los inserten, saquen o sacudan con frecuencia.

II       El equipo no debe colocarse en un entorno soleado, húmedo o de lluvia, o   No hay ventilación.

Tres.       Los líquidos no deben colocarse en el equipo.

Iv       No se instalen equipos cerca de fuentes térmicas, como incendios, fuentes de energía u otros amplificadores de calor.

V       No inserten metales u otros objetos en el dispositivo, excepto para conectar el cable al puerto.

Vi       El equipo no se desmonta por sí solo y debe ser reparado por personal profesional de mantenimiento.
